Шаг крепления фанеры и OSB к каркасу: ГОСТы, таблицы и строительные нормы

Когда заходит речь о жесткости каркасного дома или стабильности чернового пола, многие строители уповают на толщину обшивки. Однако даже самая толстая плита OSB-3 или элитная фанера ФСФ окажутся бесполезными, если они закреплены слишком редко. Недостаточный шаг крепежа приводит к тому, что под нагрузкой или при изменении влажности плита начинает выгибаться волнами, хлопать при ходьбе и разрушать чистовую отделку.

Как инженерный ассистент, я собрал для вас жесткие требования строительных норм. Эти цифры взяты не из строительных форумов, а из официальных регламентов, и их соблюдение гарантирует монолитность всей конструкции.

Нормативная база: на какие стандарты опираться

В отечественной практике главным документом для каркасного домостроения остается СП 31-105-2002 (проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом). Этот свод правил во многом скопирован с жестких канадских строительных кодов (National Building Code of Canada), где технологии каркасного строительства оттачивались делениями.

Также качество и особенности работы самих плит регламентируют:

• ГОСТ 3916.1-2018 — для березовой фанеры;

• ГОСТ Р 56309-2014 — для плит OSB (ОСП).

Попытки увеличить нормативный шаг крепежа в целях экономии времени или метизов автоматически снижают несущую способность стен и перекрытий на сдвиг, что критично при ветровых и снеговых нагрузках.

Нормативный шаг крепления для разных конструкций

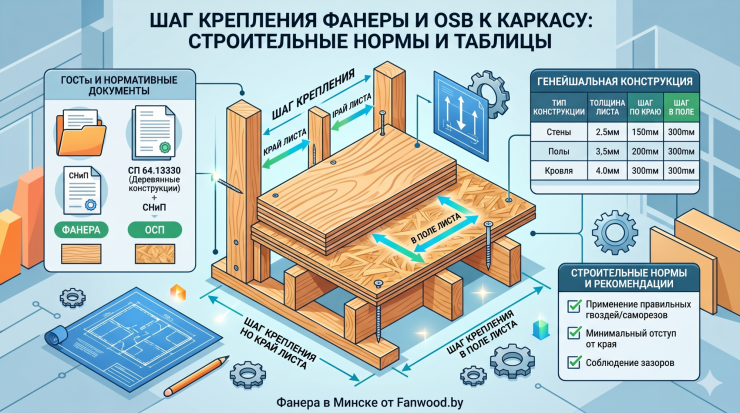

Строительные нормы четко разделяют шаг крепежа на два типа: шаг по краям листа (где стыкуются две плиты) и шаг по промежуточным (внутренним) опорам, где лист просто пересекает балку или стойку каркаса. На краях фиксация всегда должна быть в два раза плотнее.

Если вы используете обшивку в качестве диафрагмы жесткости (без установки укосин в каркас), строительные нормы рекомендуют уменьшить шаг по периметру листов на наружных углах здания до 100 мм.

Важные нюансы монтажа: зазоры и отступы от края

Правильный шаг — это лишь половина успеха. Чтобы крепеж держал плиту намертво и не разрушал ее структуру, необходимо соблюдать правила геометрии монтажа.

• Минимальный отступ от края листа: расстояние от кромки плиты до гвоздя или самореза должно составлять не менее 10 мм для фанеры и не менее 12–15 мм для OSB. Если закрутить крепеж слишком близко к краю, при нагрузке произойдет вырыв кромки, и фиксация ослабнет.

• Дилатационный зазор: дерево и стружка расширяются от влажности. Между всеми листами OSB и фанеры на стенах, полах и крышах обязательно оставляют зазор в 3 мм. Если забить плиты впритык, никакой шаг крепежа не удержит их от выгибания «домиком».

• Выбор метизов: строительные нормы СП 31-105-2002 предписывают использовать для обшивки каркаса ершенные (винтовые) оцинкованные гвозди диаметром не менее 3 мм и длиной от 50 до 60 мм. Черные каленые саморезы использовать на каркасе запрещено: у них нет пластичности, и при сезонных подвижках дома их шляпки просто срезает. Для фиксации пола допускается использовать специализированные желтые конструкционные саморезы.

Соблюдение этих простых, но жестких пропорций — 150 мм по краям, 300 мм в центре и 10 мм отступа — гарантирует, что черновой настил или стены вашего дома никогда не преподнесут неприятных сюрпризов в виде скрипа или деформации.
